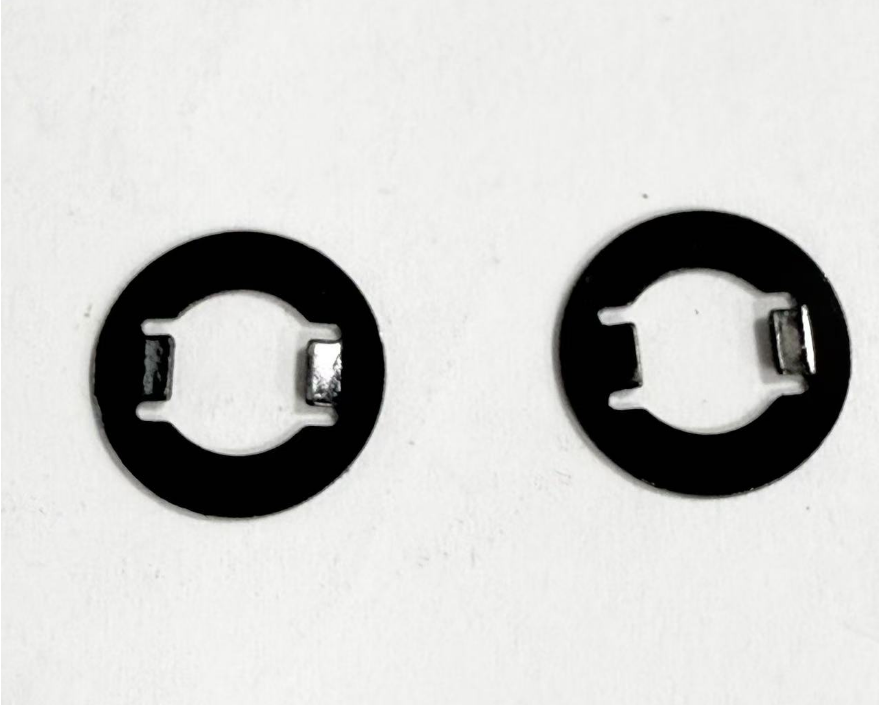

Halka veya toka olarak da bilinen donanım yayı, parçaların eksenel hareketini güvence altına almak için bir makinenin veya ekipmanın şaftına veya gözeneğine takılan bir bağlantı elemanıdır. Genellikle yüksek elastik yay çeliğinden (65Mn, 60Si2Mn gibi) veya paslanmaz çelikten yapılır, oluğa kendi elastik deformasyonunu kullanarak eksenel konumlandırma rolünü oynar.
Donanım yaylarının temel rolü şu şekilde özetlenebilir:
Eksenel konumlandırma ve sabitleme
Bu, klanın en temel rolüdür. Şaftlar üzerine takılan (dişliler, rulmanlar, kayış çarkları gibi) veya deliklere takılan parçaların gereksiz eksenel hareketlerini önleyerek bu parçaların tasarımda belirtilen konumlarda stabil çalışmasını sağlar.
Eksenel kuvvetleri taşıyan
Yaylar her iki yönden gelen eksenel yüklere dayanabilir. Örneğin aks yayları parçaların sağa veya sola hareket etmesini engelleyebilir; Aynı durum delikli yaylar için de geçerlidir. Tüm düzenek için güvenilir eksenel destek sağlar.
Yapıyı basitleştirin ve yerden tasarruf edin
Yay yapısı, somunlar, uç kapaklar veya basamak milleri kullanılarak yapılan geleneksel yerleştirme yöntemiyle karşılaştırıldığında çok kompakttır. Ek vidalar veya karmaşık yapılar olmadan yalnızca bir oyuk için yer gerektirir, bu da cihazın tasarımını daha küçük ve daha hafif hale getirir.
Kolay kurulum ve sökme
Özel yaylı maşaların kullanımı (delik düz ağızlı maşa olarak kullanılır, şaft açılı maşa olarak kullanılır), çok hızlı bir şekilde takılıp sökülebilir, bu da parçaların montajını, bakımını ve değiştirilmesini büyük ölçüde kolaylaştırır.
Maliyet düşük
Yay, büyük çapta ve çok düşük maliyetle üretilebilen standart bir parçadır. Yayların bir konumlandırma yöntemi olarak kullanılması, adım millerinin işlenmesi veya karmaşık sabit kapakların tasarlanmasıyla karşılaştırıldığında üretim maliyetlerini önemli ölçüde azaltabilir.
Eşsiz rolü nedeniyle donanım yaylarının uygulama aralığı son derece geniş olup neredeyse tüm endüstriyel alanları ve günlük ihtiyaçları kapsamaktadır.
Makine İmalatı ve Ağır Sanayi
Şanzıman ve vites kutusu: Şanzımanı çeşitli gözlerin konumunda birleştirmelerini sağlamak için dişlileri ve yatakları millere sabitlemek için kullanılır.
Takım Tezgahı Ekipmanları: Ana miller ve ipek çubuklar gibi transmisyon parçalarında, rulmanları ve transmisyon parçalarını sabitlemek için kullanılır.
İnşaat makineleri: Ekskavatörler, vinçler vb. için hidrolik sistemler ve direksiyon mekanizmaları çok sayıda kullanılmaktadır.
Otomobil endüstrisi
Motor: Krank millerini, eksantrik millerindeki fren balatalarını vb. sabitlemek için kullanılır.
Şanzıman: Mekanik imalata benzer şekilde hem otomatik hem de manuel şanzımanlarda anahtar konumlandırma parçasıdır.
Şasi ve direksiyon sistemi: manifold, direksiyon simidi ve diğer bileşenlerde konumlandırma rolü oynar.
Elektrikli bileşenler: marş motorları, jeneratörler vb.
Ev aletleri ve elektronik
Çamaşır makinesi: Çark milini veya silindir milini sabitleyen yataklardır.
Klima, elektrikli fan: sabit motor mili.
Yazıcılar ve fotokopi makineleri: çeşitli silindirlerde ve aktarım mekanizmalarında yaygın olarak kullanılır.
Havacılık ve Hassas Enstrümantasyon
Malzeme ve güvenilirlik gereksinimleri son derece yüksek olmasına rağmen, hafif ve kompakt tasarımlar elde etmek için bazı kritik olmayan konumlandırma durumlarında hala özel malzemeler ve hassas yaylar kullanılmaktadır.
Günlük Eşyalar ve Mobilyalar
Kayma tekerlekleri, ayak tekerlekleri: tekerlekleri sabitlemek için kullanılan miller.
Katlanır mobilyalar: eklem bağlantılarında sınırlayıcı bir cihaz görevi görür.
Oyuncak modelleri: İletim yapılarında yaygındır.
Kurulum yerine bağlı olarak donanım yayları esas olarak iki kategoriye ayrılır:

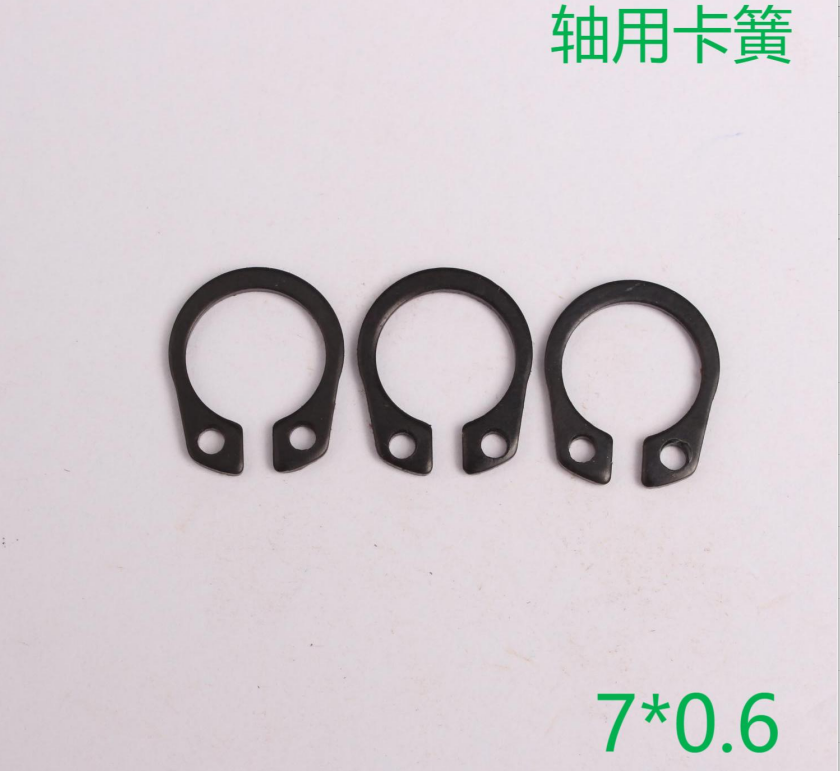

Akslar için miller
Form: İç çap eksenel çaptan biraz daha küçüktür.
Fonksiyonu: Mil üzerindeki parçaların dışarı doğru hareket etmesini önlemek için mil oluğuna sıkıştırılır.
MONTAJ ALETLERİ: Çarpma kıskacının ağzı (bükme kıskacı) dışarı doğru açılır.
Gözenek yayları
Form: Dış çap açıklıktan biraz daha büyüktür.
Fonksiyonu: Deliğin içindeki parçaların dışarı kaçmasını önlemek için deliğin içindeki bir oyuğa sıkıştırılır.
MONTAJ ALETLERİ: Yaylı maşanın ağzı içe doğru büzülür (düz ağızlı maşa).
E tipi segman
Şaftlar için özel bir şaft yayı, şaft üzerindeki sığ oluklara doğrudan kilitlenir veya parçaları, tam bir dairesel oluk açmaya gerek kalmadan doğrudan "E" açıklığı yoluyla tutar ve montajı daha uygundur, ancak daha az yatak gerektirir.
özet
Sonuç olarak, donanım yayı küçük bir parçası da olsa modern endüstride vazgeçilmez bir rol oynamaktadır. Mekanik yapılarda parçaların eksenel konumlandırılması problemini basit, etkili ve ekonomik bir şekilde çözer. Geniş uygulama yelpazesi ve kritik fikstürleri, onu kompakt, güvenilir mekanik cihazlar tasarlarken mühendislerin tercih ettiği standart bileşenlerden biri haline getirir.
